Cearrbhachas Droichead Craenach

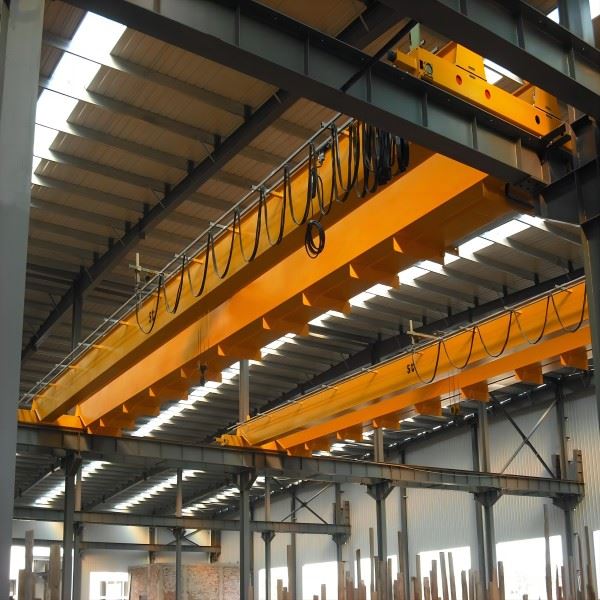

1.Dejun QD Cineál crannán droichead girder dúbailte le Hook



Dejun QD Cineál crann droichead girder dúbailte le Hook atá oiriúnach do gach cineál na coinníollacha ginearálta, a úsáidtear le haghaidh ábhar ardaithe, suiteáil trealamh agus cothabháil, ar chineál an trealamh ardaithe a úsáidtear go forleathan. Tá sé comhdhéanta go príomha de phríomh-bhíoma, meicníocht siúil craein, tralaí, seomra innill agus trealamh leictreach.



Dejun QD Cineál crannán droichead girder dúbailte le hook glacann an struchtúr bhíoma dúbailte, rian dúbailte agus tralaí singil.



Soláthraítear na meicníochtaí ardaithe is mó agus cúnta don tralaí ardaithe, agus glacann gach ceann acu córas tarchurtha neamhspleách. Ní féidir leis na príomh-mheicníochtaí ardaithe agus cúnta, ní hamháin an obair ardaithe a chomhlánú go neamhspleách, ach freisin comhordú a dhéanamh chun an obair a chríochnú.



Dejun QD Cineál crann droichead girder dúbailte le teicneolaíocht Hook aibí, sábháilte agus iontaofa, éasca a oibriú, oibriú cobhsaí. Is táirge aibí ár gcuideachta é le blianta fada anuas, agus is é an craein is mó a úsáidtear sa tSín agus ar fud an domhain.



2. Paraiméadair:



Cumas Ardaithe(t)		100/32			125/32		140/40			160/50			180/40(50)
Réise(m) Saincheaptha		19	22	25	19	22	19	22	25	19	22	25	19	22	25
Airde Ardaithe(m)	Príomh Hook	18	20	25	24	20	23			24			24
	Hook Cúnta	20	22	27	26	22	25			26			26
Luas(m/nim)	Príomh Hook	6.8	6.8	8.6	9.5	7.6	6.3			6			6
	Hook Cúnta	9.5	9.5	12	12	9.5	9.5			7.8			9.5
	Tralaí ag Taisteal	37	37	41	42	36	34.8			36			38.8
	Taisteal Crane	68	68	77	77	77	77.8			68			78
Rang Oibre		A7-A8

3. Buntáiste
- Struchtúr dlúth

-Dea-stiffness

- Éasca a oibriú

-Torainn íseal

-Sábháilteacht agus iontaofacht

- Cuma álainn



Príomhbhíoma

Is é an príomh-bhíoma struchtúr bosca-chruthach ar an rian. Déantar an chuid den phríomh-bhíoma a anailísiú agus a ríomh go córasach trí mhodh eiliminte críochta ANSYS chun a chinntiú go bhfuil neart leordhóthanach, stiffness agus cobhsaíocht iomlán aige. Is é Uillinn camber an phríomh-bhíoma (1 ~ 1.4) S/1000, agus déantar an t-uasshuíomh camber a rialú laistigh de 1/10 den réise. Is é Q255B an príomhbhall strus den phríomh-bhíoma, agus níl an tiús pláta íosta níos lú ná 6mm.



Carráistí Deiridh

Is struchtúr bosca-chruthach é an Carriages deireadh, agus is nasc docht é an nasc idir an carr deiridh agus an príomh-bhíoma. D'fhonn iompar a éascú, déantar nasc an ghluaisteáin deiridh a dhícheangal agus a nascadh le boltaí ard-neart. Tá gach pláta nasctha suite le boltaí reaming agus tá sé marcáilte le haghaidh iniúchadh suite sula seachadadh.



tralaí

Tá ceithre roth ag tacú le meicníocht gluaiseachta trasnánach an ghluaisteáin, agus glactar le córas tiomána neamhspleách chun an carr a thiomáint go lárnach.

Nuair a thosaíonn sé, ní duillín an roth tiomána, agus nuair a coscánaithe, tá sé cobhsaí agus iontaofa. Cabhraíonn an socrú struchtúrach seo le suiteáil, cothabháil agus díchóimeáil gach comhpháirte den chóras tiomána.



Ardaitheoir

Socraítear na meicníochtaí ardaithe is mó agus cúnta ar an bhfráma feithicle céanna, agus tá feiste tiomána neamhspleách ag gach meicníocht.

Prionsabal oibre an mheicníocht ardaithe: déanann an mótar an obair, athraíonn an luas tríd an laghdaitheoir, agus ansin déanann sé an druma a thiomáint tríd an cúpláil druma, agus críochnaíonn sé an hook tríd an gcóras foirceannadh rópa sreang.

Glacann an mheicníocht ardaithe córas rialaithe luas friotaíochta sraithe, coscánaithe cobhsaí, fórsa tionchair beag an hook, suíomh cruinn, rud a fheabhsaíonn ní hamháin éifeachtacht táirgthe an úsáideora, ach freisin a leathnaíonn go mór saol seirbhíse na gcomhpháirteanna meicníochta ardaithe.

Tá na comhpháirteanna seo dlúth agus éasca le cothabháil, rud a chinntíonn sábháilteacht agus iontaofacht.



4. Timpeallacht Infheidhme:



Dejun QD Cineál crannán droichead girder dúbailte le hook go ginearálta oiriúnach le haghaidh áiteanna oibre dusty, bruithnithe, réitigh, cóireáil teasa, etc. Sna próisis seo, beidh deannaigh ard-teocht a ghiniúint. Snámhann na deannaigh seo san aer agus cloíonn siad le dromchlaí éagsúla an chraen, agus fiú tionchar acu ar ghnáthoibriú trealaimh leictrigh.



Ag an am céanna, tá teocht na dtimpeallachtaí oibre seo sách ard, is gnách go bhfuil teocht na miotail leáite os cionn 1500 céim Celsius, agus is féidir le teocht an tseomra meánach sa cheardlann teacht ar 40-60 céim Celsius; Nuair a bhíonn an taise aeir ard, déanfar gáis chreimneach a mheascadh san aer. Le linn an phróisis bruithnithe, réitigh agus cóireála teasa, ginfear roinnt gal uisce, rud a fhágann go mbeidh ard-taise agus ard-thimpeallacht aeir creimneach. Cuirfidh an timpeallacht seo dlús le creimeadh struchtúir miotail, rud atá an-dochar do chraenacha, agus mar sin tá gá le craenacha réitigh speisialta.



5.Iompar:
